麥克維爾變頻家用中央空調介紹

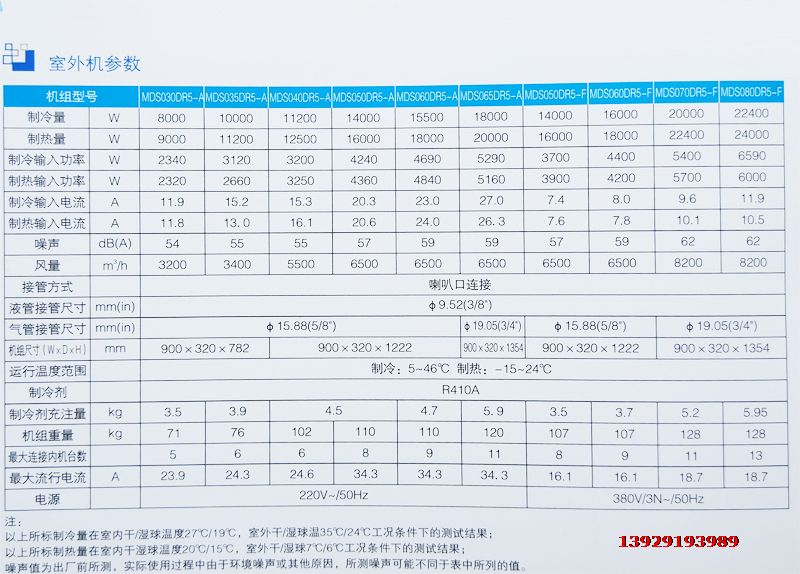

室外機機組參數

麥克維爾變頻家用中央空調應用方案

本案是一套空調使用麵積為250㎡ 的豪華別墅，內機台數為8 台，外機為1台MDS070DR5的變頻家用中央空調設計方案。
設計背景：二層別墅，兩套係統，同時使用係數較低。

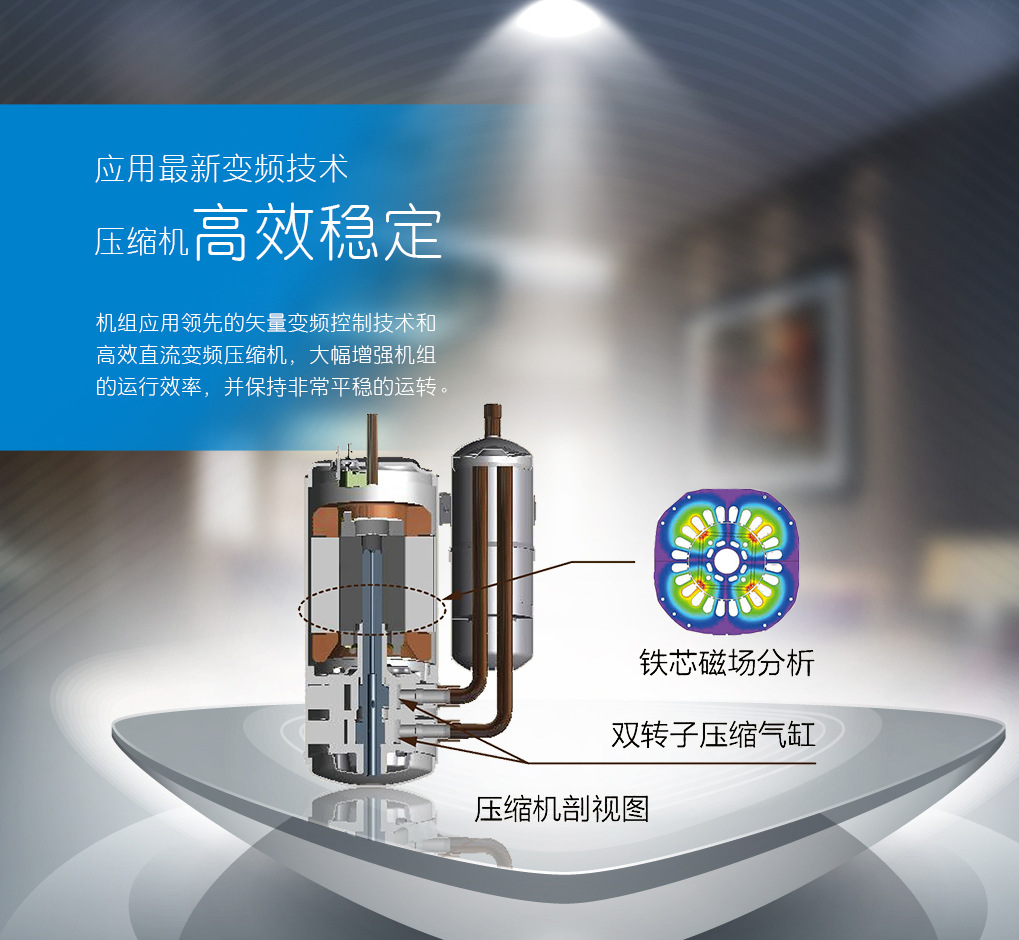

方案特色： 140年的曆史沉澱，高端歐美品質；直流變頻技術高效節能

MDS070DR5室外機機組參數

製冷量：20KW

製熱量：22.4KW

製冷輸入功率:5.4KW

製熱輸入功率：5.7KW

製冷輸入電流：9.6A

製熱輸入電流：10.1A

噪聲：62dB

風量：8200立方米/H

接管方式：喇叭口連接

機組尺寸（W*D*H）：900MM*320MM*1354MM

運行溫度範圍：製冷：5~46度，製熱：-15~24度

製冷劑：R410A

製冷劑充注量：5.95KG

機組重量：128KG

最大連接內機台數：11

量大流行電流：18.7A

電源：380V

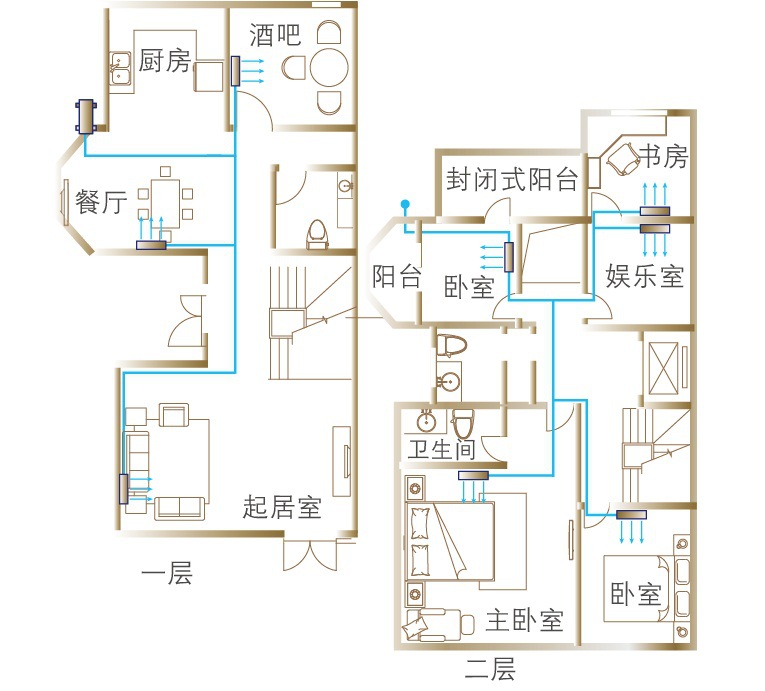

戶型圖

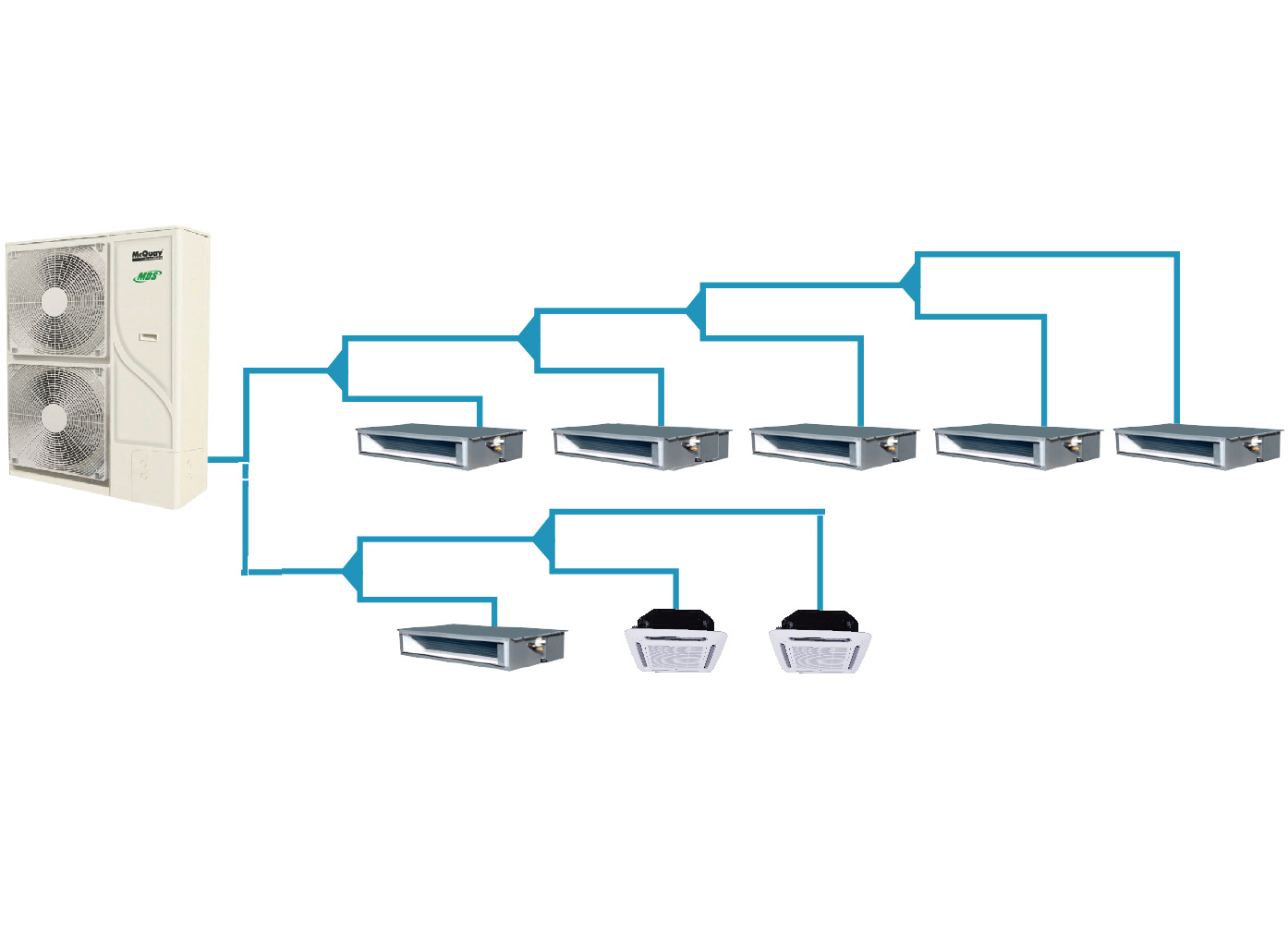

中央空調係列原理圖

案例實拍圖
