萬協設計標準




--------------------------------------------------------



  設計前的準備工作

建築類型：民用建築或公用建築。

建築基本概況：層高
、建築總高度等(側重點了解建築的節能性質
，搞清楚建築材料的傳熱係數等)。

建築能源：供水、供熱、供電等。

建築四周環境：開敞式或被建築包圍
，噪音水平
、是否存在陰影麵積等。

建築功能及級別：酒店、住宅、辦公樓等
，高檔、中檔等。

建築舒適度要求：溫度
、濕度控製範圍等。

主要設計規範及依據

建設單位委托任務書(了解業主的要求)

《采暖通風與空氣調節設計規範》（GB 50019-2003）

《通風與空調工程施工質量驗收規範》（GB 50243-2002）

《建築設計防火規範》（GB 50016-2006）

《高層民用建築設計防火規範》（GB 50045-95）2005年版

《公共建築節能設計標準》（GB 50189-2005）

《民用建築節能設計標準》（JGJ 26-95）

室內外設計參數

室外設計參數：參考全國主要城市氣象參數表。

室內設計參數：對於民用或公用建築來講，主要取決於對舒適性的要求，並考慮地區的經濟條件及節能等因素。

夏季溫度設計範圍：24～28℃，相對濕度：40%～65%

一般取溫度26℃
，相對濕度50%。

冬季溫度設計範圍：16～22℃，相對濕度：40%～60%

一般取溫度18℃，相對濕度50%。

對於工藝性場所，主要要求考慮工藝的需求外，如果有人操作，兼顧考慮人員的舒適性要求。

負荷計算

空調房間的冷負荷主要有以下因素構成：

◆通過建築圍護結構傳入室內的瞬變傳熱量。

◆透過外窗進入室內的太陽輻射得熱量。

◆室內人員的散熱量。

◆室內設備的散熱量(電動設備、電熱設備及照明設備等)。

◆室內引入室外新風所產生的負荷。

負荷計算(估算法)-按人員數量

簡單計算法：Q=（Q_w+116.3n）*1.5

Qw=KA△t

式中 Q ——空調係統的總負荷（W）

Qw——圍護結構引起的總冷負荷（W）

n ——室內人員數量

K ——圍護結構的傳熱係數[W/(㎡. ℃)]

A ——圍護結構的傳熱麵積（㎡）

△t——室內外側空氣溫差（ ℃ ）



負荷計算(估算法)-按人員數量

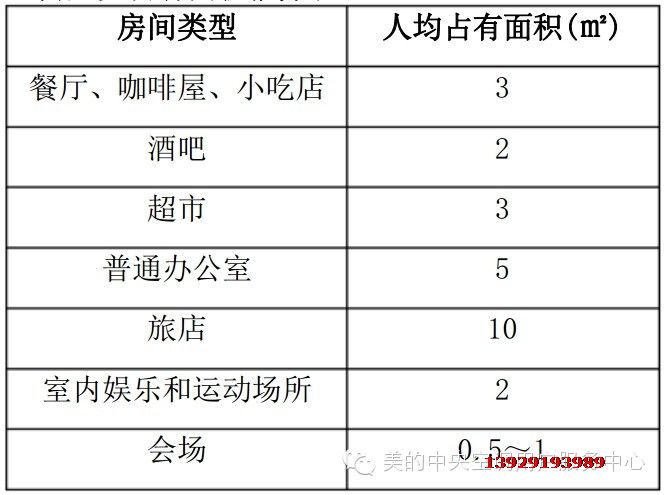

室內人員占有麵積概算表：

※當人均占有麵積超過10㎡時
，按10㎡來計算。

負荷計算(估算法)-按空調麵積

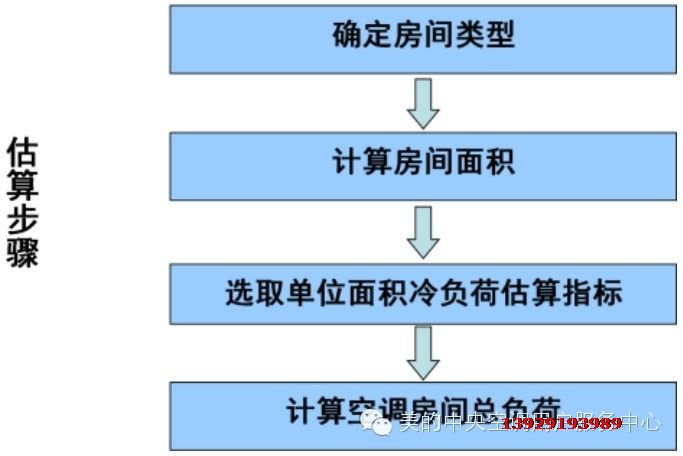

單位麵積估算法：

估算簡易公式：總負荷=單位麵積冷負荷指標×房間地麵麵積×修正係數

負荷計算(估算法)-按空調麵積

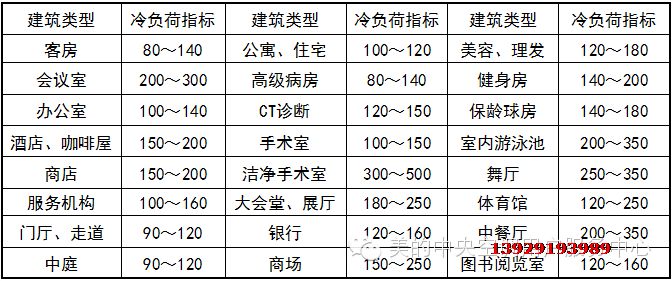

（表一）適用於華北、西北及空調使用頻率較低的地區

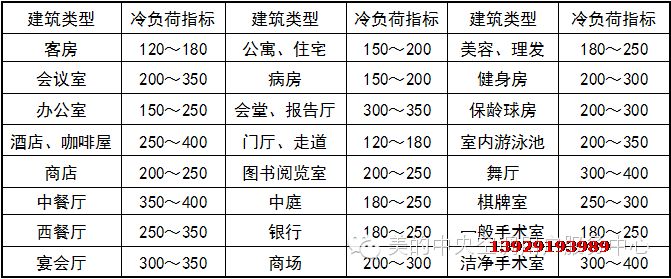

（表二）適用於華中
、華東及氣候條件比較適宜的地區（冬暖夏涼、季節明顯）

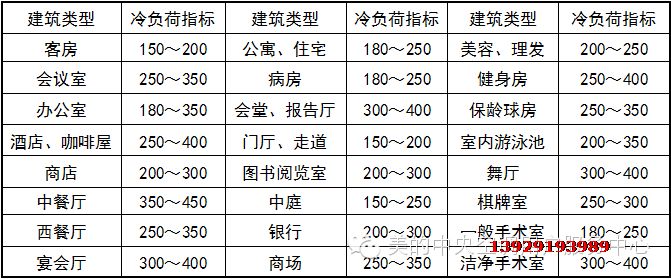

（表三）適用於華南及氣候條件比較惡劣的地區（夏季炎熱）

※以上單位麵積冷負荷估算指標參考《實用供熱空調設計手冊》

負荷估算注意事項

◆建築物吊頂後室內層高超過4米。

◆房間外牆夕曬較嚴重或處於周圍建築陰影區域內。

◆房間位於建築物頂層且無較良好的隔熱措施。

◆建築空間是否存在內外區的分區。

◆新風帶來的額外冷負荷。

※當出現上述情況或者其它一些惡劣條件時，估算單位負荷指標增加10%～15%；單位麵積冷負荷一般為熱負荷的120%～150%，所以一般以冷負荷為主。

空調設備的選擇

◆根據負荷計算結果和室內的條件(如房間的內部結構
、理想的氣流形式和使用特點等)，選擇合適的室內機組，並酌情合理分組，配置相應的室外機組。

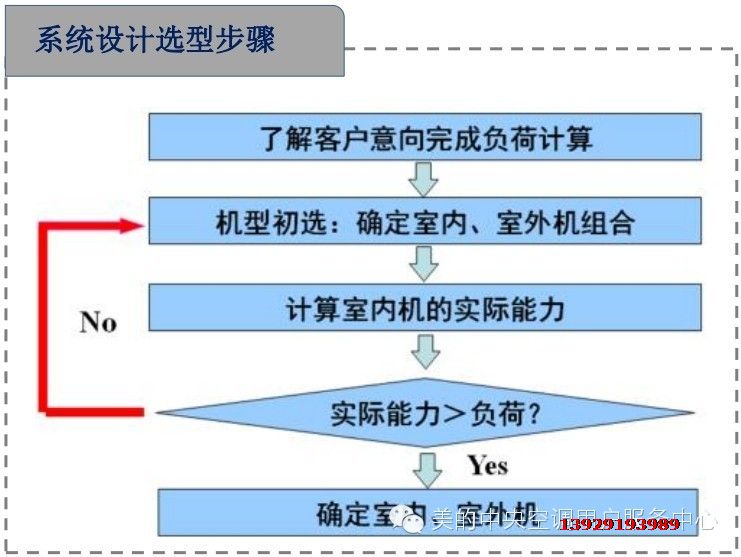

◆空調設備選擇流程：

室內機的選擇

◆選擇室內機組時，首先應根據負荷計算的結果，其次需要考慮房間的使用特點
、天花造型、家具布置情況和室內機組工作的特點(尤其是氣流組織形式和具體操作控製方式)。

注意要點：

◆所選擇的室內機能力一般應不小於所計算出來的房間負荷
；

◆選擇室內機時應綜合考慮室內的噪聲標準，空氣質量要求，並結合房間特點

、內部裝修等因素進行分析；

◆對於天花高(3.5m以上)的場合不宜采用天花機，可采用標準靜壓
、高靜壓風管機；

◆風管機的擺放朝向應該是出風口吹往外牆；

◆室內安裝風管機時
，對於低靜壓風管機
，出風口不得連接風管；

◆標(biao)準(zhun)型(xing)風(feng)管(guan)機(ji)連(lian)接(jie)風(feng)管(guan)時(shi)
，應(ying)考(kao)慮(lv)對(dui)噪(zao)音(yin)和(he)管(guan)路(lu)壓(ya)力(li)損(sun)失(shi)的(de)控(kong)製(zhi)，合(he)理(li)設(she)計(ji)風(feng)管(guan)尺(chi)寸(cun)和(he)風(feng)口(kou)的(de)大(da)小(xiao)，送(song)風(feng)口(kou)與(yu)回(hui)風(feng)口(kou)的(de)布(bu)置(zhi)需(xu)保(bao)證(zheng)房(fang)間(jian)內(nei)氣(qi)流(liu)組(zu)織(zhi)良(liang)好(hao)
，不(bu)要(yao)形(xing)成(cheng)氣(qi)流(liu)短(duan)路(lu)
；

◆一台風管機不得將回風口
、送風口布置在不同的區域（即回風口布置在一個區域
，送風口分置在不同的功能區）。

係統合理分區

◆對於大型的項目或因建築結構和房間用途不同導致使用特點存在差異
，應對空調麵積進行合理分區。

在係統設計中，一般分區方法為按建築的負荷特性分區：

◆將建築物平麵分為直接受外界條件影響的周邊區域(外區)和不直接受影響的內部區域(內區)；

外區：一般為距外牆4～6米內的區域

內區：室內負荷隻有照明、電子設備等不受外界溫度波動影響的區域；

◆在大型項目中，對於其周邊區域可根據方位進行分區。

◆如果室內的人員密度和室內設備密度有較大差異時，應根據不同密度進行劃分。

室外機的選擇

根據室內機選擇結果和分區情況分別選擇對應合適的室外機，對於多聯機係統應注意以下幾點：

◆冷媒配管長度和落差的限製

；

◆室內外機組的配置比例的要求；

室內機的總名義能力必須在其對應的室外機名義能力的110%範圍內,否則會因回油問題導致壓縮機的壽命降低和故障；同時由於回油除霜等原因內外機能力配比不能低於80%；

◆室外機的名義能力（額定能力）的確定；

◆各室外機可連接的最大室內機台數。

室外機連接配比與布置

◆室外機和室內機的連接容量配比控製在80%～130%，對於室內機同時運行係數很大的公共建築(如辦公樓)
，容量配比不得超過110%，盡量按照1:1選配；

◆室外機設計擺放位置，應預留維修、保養空間

，同時考慮其散熱效果；

◆tongyixitongshiwaijizhijiandepeiguanyingbaochishuiping，dangchuxiangaoduchashi，huichuxianhuiyoubupingheng
，daozhiweiyugaoweideyasuojiqueyou
，congeryinqixitongguzhang，yasuojizhengchangshiyongshoumingdebudaobaozhang。

冷媒配管設計

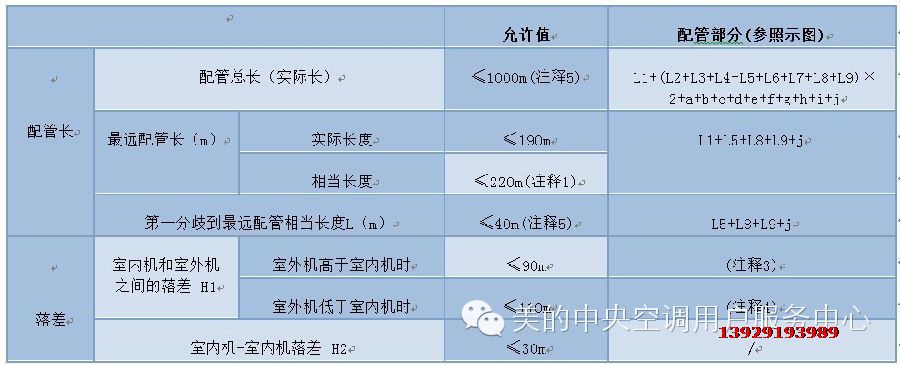

冷媒配管長度和落差（MDV-X全直流變頻多聯機為示例）

注:1.分歧管折算長度為等價配管長度0.5m。 2.內機盡量均等地安裝在U型分歧管的兩邊。 3.當外機在上的場合且落差超過20米
，建議在主管的氣管上每隔10m設置一個回油彎。 4.當外機在下時

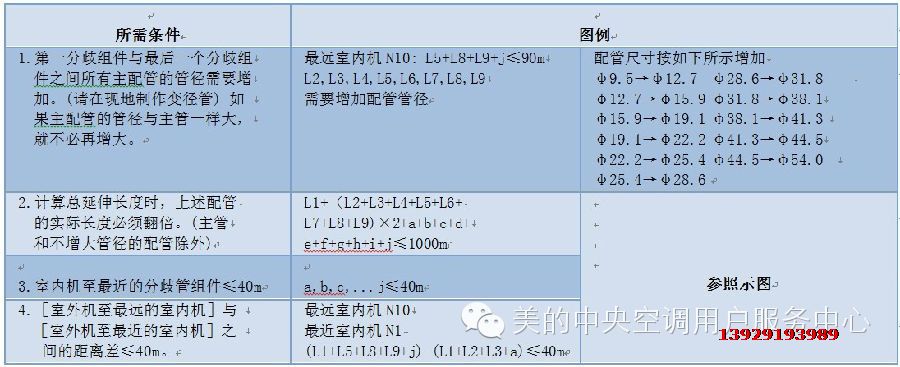

，H≥40m主管與液管需加大一號。 5.連接到室內機的第一個分歧管組件的允許長度應等於或小於40m。但當下列條件全部滿足的情況下，允許長度可以延長為90m。

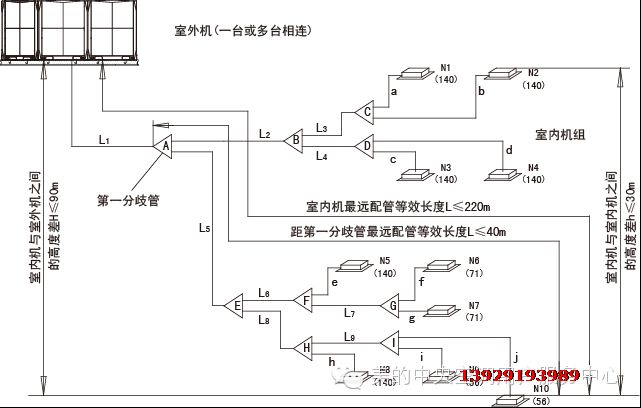

冷媒配管長度和落差示圖:

空調設備配電係統設計

◆強電的選擇：根據設備的耗功率計算出相應的電流，結合電源線的載流量
，選擇合適的電源線及空氣開關、保險絲等。

◆電源線規格及其最大載流量的關係

◆空氣開關與保險絲的選擇：

空氣開關與保險絲根據計算的額定電流，放大1.5倍左右
，然後與設備運轉最大耗功率下的最大運轉電流比較
，選擇其大者來選擇相應的設備。選保險絲時，注意其熔斷時間。

配電設計注意事項：

◆一套係統的室內機、室外機必須通過一個總控開關控製其上電，否則將會出現係統運行故障。

◆強電電源必須設計保險絲和空氣開關。

◆同一套係統的室外機與室外機之間、室內機與室內機之間必須通過弱電信號線連接，然後室內機與室外機主機串接。

◆強電電源線一般選擇BV或BVV(銅芯聚氯乙烯絕緣電線)
，弱電信號線一般選擇RVVP或AVP(銅芯聚氯乙烯絕緣屏蔽軟電線)。
