概述

DPT230是專為液體或氣體差壓測量而設計的濕/濕型差壓傳感器。

它由一個快速響應的電容敏感元件和專用信號處理電路組成
，輸出與壓力相對應的高精度線性信號。

DPT230可應用於最高靜壓達250PSIG的單向或雙向差壓測量。獨特設計的隔離係統將傳感器/傳感器膜片的運動傳遞給“幹”式腔體中敏感 電容的一個板極，此板極與膜片成比例地移動，從而使敏感電容的電容值產生變化。這種設計保證了DP230能夠測量腐蝕性的液體或氣體。而且這種幹式結構係 統對壓力變化的響應速度比傳統充液結構的傳感器大約快20倍。專用的檢測和信號處理電路將電容的變化量轉換為電信號，並進行線性處理和溫度補償
，使輸出信 號與差壓信號成比例的變化。

DPT230可以選裝一種3閥組組件
，以便於傳感器安裝維護。



特點

高精度

、低差壓

快速響應

靜壓影響小

適用於氣體和液體

幹式電容結構

可選配3閥組組件

NEMA4/IP65防護等級

應用

能源管理係統

過程控製係統

液體或氣體的流量測量

密封容器的液位測量

過濾網狀態監測

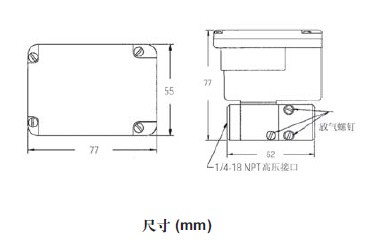

DPT230壓力傳感器及變送器尺寸圖
